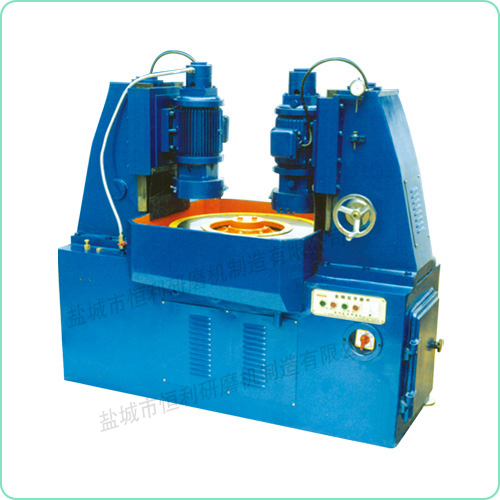

1.機床特點：本機床是采用雙磨頭高速旋轉進行工件磨削，工作盤慢速恒轉進行工件遞送磨削，可調的粗磨機床。
2.適用范圍： 本磨床適用于工件平面粗磨。如機械密封的密封環、陶瓷磨片、氣缸活塞環、油泵葉片、硅、鍺、石英晶體、石墨、藍寶石、硬質合金、五金材料。
3.構造與運轉:本粗磨機由磨頭和轉盤兩部分組成，其磨頭是完成工件的磨削過程的工具，轉盤是完成工件遞給的工具，磨頭是直接高速運轉由電機帶動金剛石砂輪對工件進行磨削。轉盤則采用減速由皮帶，鏈條傳動，帶動工作臺，使其產生一個勻速的工件遞給過程。
4.技術參數
|
較大磨削直徑 mm |
140mm |
|
工件較簿厚度 mm |
1.5mm |
|
工件加工精度 |
平行度 |
≤  0.03mm |
|
粗糙度 |
0.8R |
|
厚度偏差 |
± 0.05mm |
|
金剛石砂輪
|
粗度 |
80 — 100mm |
|
直徑 |
180mm |
|
轉速 |
1450 R/min |
|
電機 |
3kw |
|
工作臺
|
直徑 |
600mm |
|
轉速 |
(1/4 1/7 1/10) R/min |
|
電機 |
0.55kw |
|
外形尺寸（長×寬×高） |
1600 × 750 × 1550 mm |
|
重量 |
2200kg |
|
